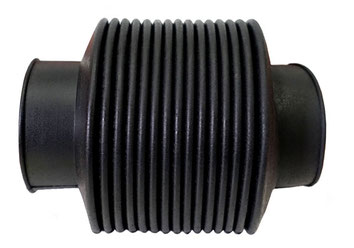

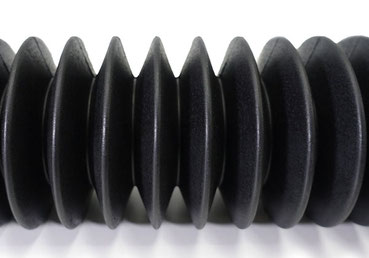

丸型ジャバラ　成形品タイプ　カスタム品

用途

ボールねじ、シリンダーロッド、ボールスプライン、スプラインなど軸のカバー、フレキシブルホース、防塵カバーに。

特徴

防水性、気密性に優れています。

基本材質

材質：CRゴム（NBRゴム.EPDMゴムが可能なケースも有り）

リング：SUS（カスタムの場合）

取付板：SUS.PVC（カスタムの場合）

中間板：PVC（カスタムの場合）

※歪みや反り、癖などによって製品の外観や寸法に影響する場合があります。

※別途、金型代がかかる場合がございます。

　予めご了承ください。

図面ダウンロード

現在、カスタム品用図面の案内はございません。直接お電話にてお問い合せください。

材質を選ぶ

本体の材質を選ぶ

本体の材質を選定します。

・CR　　　（標準）

・EPDM　（エチレンプロピレンジエンゴム）

・NBR　　（ニトリルゴム）

・FKX　　（フッ素ゴム）

・その他　（ご相談ください）

取付板材質を選ぶ

取付板材質を選定します。

・SUS　　　（一般用）

・メッキ鋼板（安価）

・鋼板　　　（黒塗装）

・その他　　（ご相談ください）

構造を選ぶ

取付構造を選ぶ

取付板

取付板ーバンド締め

バンド締め

形状を選定する

ストロークを選定

ご希望のストロークまたは

最小長（MIN）～最大長（MAX）を選定します。

軸径・内径・外径のいずれかを選定

軸径・ジャバラ内径・ジャバラ外径を選定しますが、どれか1つであとはメーカー一任でも結構です。

取付板形状の選定

取付板の形状を選定します。

取付穴径　：φ＿＿＿＿mm

取付穴数　：＿＿＿＿＿個

取付穴PCD：φ＿＿＿＿ｍｍ

口元の選定

バンド締め部分の口元径を選定します。

締めつける部分の径をお知らせください。

＊取付ができるようにジャバラ製作の際は+1ｍｍ程度で製作いたします。

規格品のカスタム

規格品図面の仕様をベースにをフランジを付けたい、リングや中間板を入れたい、MAXを伸ばしたい等が可能な場合もあります。

図面をダウンロードしていただきご要望をご記入の上、メールまたはFAXでご連絡ください。

成型品フランジカスタム

ジャバラが極端に小さいもの(山谷の面積が小さいもの)につきましては、接着できない場合がございます。
